Märklin C-Gleis Weichen digitalisieren - so geht's

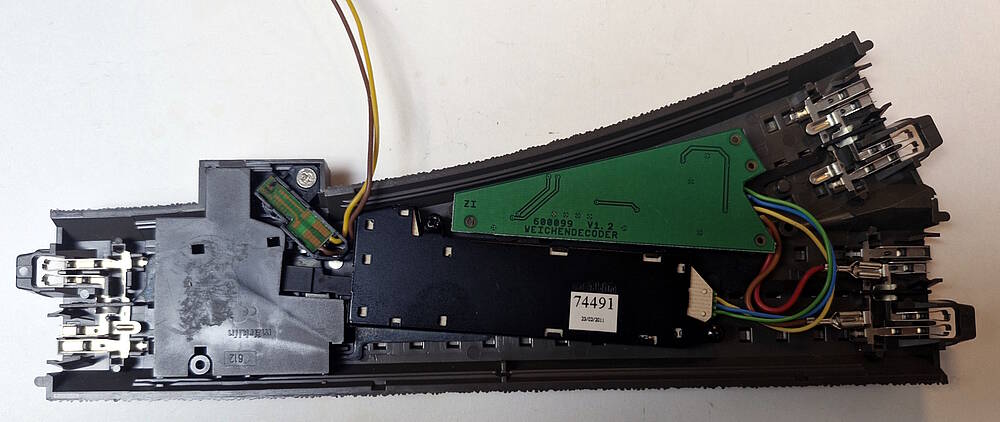

Um eine Weiche des Märklin C-Gleis vollständig zu digitalisieren und zu automatisieren, sind drei Komponenten nötig.

Das Märklin C-Gleis ist nicht nur ideal für Teppichbahner, sogar manche große Modellbahn-Schauanlage nutzt dieses robuste Gleismaterial. Zudem hat C-Gleis eine hohe Kompatibilität zu den Radgeometrien auch diverser Hersteller von Zweileiter-H0-Modellbahnen, sodass auch solche Waggon-Modelle störungsfrei fahren und die vergleichsweise teure Umrüstung auf "Wechselstromachsen" unnötig ist.

Mit diesen zwei Methoden digitalisieren Sie Ihre Märklin C-Gleis Weichen

Methode 1: Verwendung eines Einbau-Digital-Decoders

Dies ist die eleganteste und am weitesten verbreitete Methode, da der Decoder direkt in die Weiche eingebaut wird.

Benötigte Komponenten:

Einbau-Digital-Decoder für C-Gleis: Märklin bietet hier verschiedene Decoder an, z.B. den 74461 (nur Motorola) oder den 74462 (mfx, Motorola und DCC). Es gibt auch Decoder von Drittherstellern wie Viessmann (z.B. 5231) oder ESU.

Werkzeug: Kleiner Schraubendreher.

Optional: Für die Ansteuerung einer Weichenlaterne sind möglicherweise Lötkenntnisse erforderlich.

Schritte:

1. Strom abschalten: Stellen Sie sicher, dass die Anlage stromlos ist.
2. Weiche vorbereiten: Entfernen Sie gegebenenfalls vorhandene Blindabdeckungen am Weichenantrieb.
3. Decoder einsetzen: Der Decoder wird in der Regel einfach in die dafür vorgesehenen Steckkontakte am Weichenantrieb eingesteckt. Die genaue Vorgehensweise ist in der Bedienungsanleitung des Decoders beschrieben.
4. Adresse einstellen: Die Adresse des Decoders kann entweder über Codierschalter am Decoder selbst oder über das Programmiergleis und deine Digitalzentrale eingestellt werden. Beachten Sie hierzu die Anleitung des Decoders und Ihrer Digitalzentrale.
5. Weichenlaterne anschließen (optional): Wenn Ihre Weiche eine Weichenlaterne bekommen und Sie diese digital schalten möchten, wird der entsprechende Weichensatz (Märklin 74470 - C-Gleis Weichenlaternen-Satz) benötigt. Beachte hierzu den Anschlussplan des Decoders.
6. Testen: Schalten Sie die Anlage wieder ein und testen die Funktion der Weiche über Ihre Digitalzentrale.

Vorteile und Nachteile:

• Keine zusätzliche Verkabelung unter der Anlage notwendig.
• Saubere und kompakte Lösung.
• Jede Weiche kann individuell angesteuert werden.
• Höhere Kosten pro Weiche im Vergleich zu Zentraldecodern.



Methode 2: Verwendung eines separaten Mehrfach-Weichendecoders

Bei dieser Methode werden mehrere Weichen über einen zentralen Decoder angesteuert, der unter der Anlage montiert wird.

Benötigte Komponenten:

Zentraler Weichendecoder: Diese Decoder haben in der Regel Anschlüsse für mehrere Weichenantriebe (z.B. 4 oder 8, es gibt aber auch Weichendecoder 16x oder 32x). Beispiele sind der Märklin 5213 oder Decoder von Drittherstellern.

Kabel: Zum Verbinden der Weichenantriebe mit dem Decoder.

Werkzeug: Schraubendreher, eventuell Abisolierzange.

Schritte:

1. Strom abschalten: Stelle sicher, dass die Anlage stromlos ist.
2. Decoder montieren: Befestigen Sie den Weichendecoder unter Ihrer Anlage. Achten Sie darauf, dass der Decoder (meist sind 8 oder 16 Antriebe schaltbar) zwar versteckt, aber gut zugänglich ist.
3. Weichenantriebe anschließen: Verbinden Sie die Kabel der Weichenantriebe mit den entsprechenden Anschlüssen am Decoder. Beachten Sie hierbei die Polung.
4. Adresse einstellen: Die Digitaladresse des Decoders wird in der Regel über Codierschalter oder über das Programmiergleis eingestellt. Moderne Weichendecoder unterstützen das mfx-Protokoll und melden sich automatisch mit einer freien Adresse an der Digitalzentrale an.
5. Testen: Schalten Sie Ihre Anlage wieder ein und testen die Funktion der Weichen über die  Digitalzentrale.

Vorteile und Nachteile:

• Günstiger pro Weiche, besonders bei Ansteuerung mehrerer Weichen.
• Mehr Verkabelungsaufwand unter der Anlage.
• Bei Defekten ist möglicherweise der Ausfall mehrerer Weichen die Folge.

Unsere Empfehlung:

Für eine übersichtliche und einfach zu installierende Lösung empfiehlt sich in den meisten Fällen die Verwendung von Unterflur-Einbau-Digital-Decodern. Diese sind zwar etwas teurer, bieten aber den Vorteil einer direkten Unterflur-Montage und technische Integration in die Weiche ohne zusätzliche, aufwendige Verkabelung.



Märklin Spielewelt bei Amazon

Von: Rudolf Ring / Redaktion
