Steckernetzteil
Modellbahn-Lexikon: Steckernetzteil

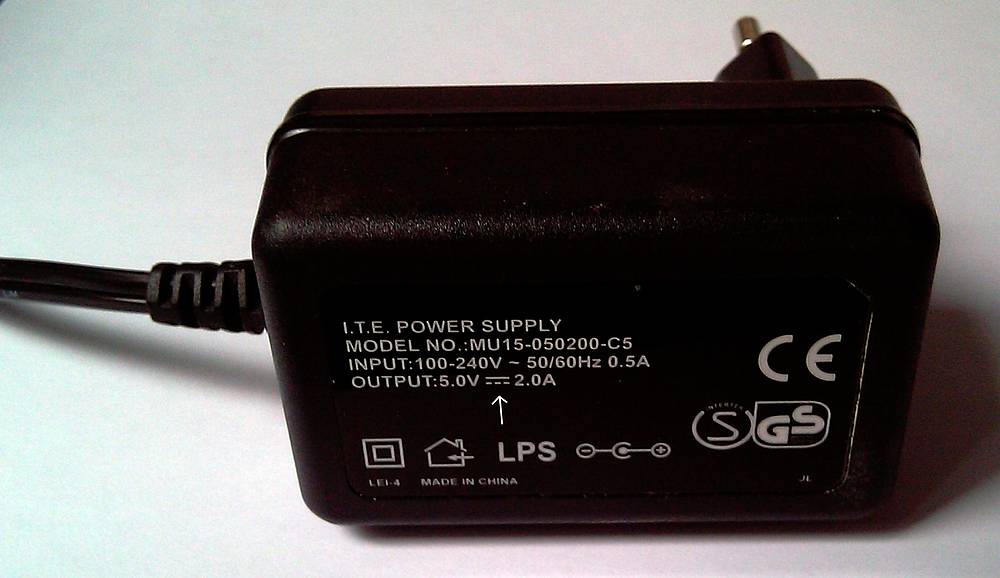

Typisches Steckernetzteil: Sie erkennen an dem AC/DC-Symbol (Pfeil), dass dieses Steckernetzteil Gleichstrom ausgibt
Steckernetzteile sind besonders kompakte Spannungswandler, bei denen der Schutzkontaktstecker und das Gehäuse des Transformators zusammengefasst sind. Steckernetzteile werden insbesondere bei preiswerten Modellbahn-Anfangspackungen zur Spannungsumwandlung vom 230-Volt-Haushaltsstrom zur benötigten Betriebs-Niederspannung eingesetzt. Die elektrische Leistung von Steckernetzteilen reicht aber nur für den Betrieb von 1 oder 2 Modellbahn-Triebfahrzeugen. Auch Modellbahn-Zubehörhersteller liefern teilweise Steckernetzteile für den Betrieb mit, insbesondere, wenn der Betrieb nicht mit den Modellbahn-typischen Spannungen (16 Volt Wechselstrom, 12 Volt Gleichstrom) vorgenommen wird.
Steckernetzteile werden allgemein für kleine Leistungen (unter 10 W bei konventionellem Aufbau des Steckernetzteils, unter 30 W bei Schaltnetzteilen) eingesetzt. Die abgegebene Kleinspannung wird dabei in aller Regel über eine feste elektrische Leitung zum zu versorgenden Gerät geführt. Mittlerweile werden fast alle Steckernetzteile als Schaltnetzteile ausgeführt, die nicht nur wesentlich leichter und kleiner sind, sondern auch eine sehr geringe Leistungsaufnahme im Leerlauf und einen höheren Wirkungsgrad im Betrieb haben.
Zudem ist die Ausgangsspannung bei Schaltnetzteilen stabiler als bei unstabilisierten, konventionellen Steckernetzteilen. Sie sind in der Regel kurzschlussfest und durch einen Weitbereichseingang im Bereich von 85 V bis 250 V an praktisch allen üblichen Netzspannungen der Welt betreibbar. Durch die in ihrem Inneren vorkommenden hohen Schaltfrequenzen erzeugen sie jedoch mehr Störungen im Stromnetz, was Entstörmaßnahmen notwendig macht.
International werden alle Steckernetzteile als "AC Adapter" bezeichnet. Das ist allerdings verwirrend, da Steckernetzteile keineswegs immer Wechselstrom (AC = Alternating Current) ausgeben. Die Art des Ausgangsstroms erkennen Sie allgemein an den Symbolen auf dem Typenschild des Steckernetzteils. Finden Sie dort bei "Output" ein Wellensymbol, gibt das Steckernetzteil Wechselstrom aus. Ist dort das Symbol einer durchgezogene Linie und einer Linie darunter mit Punkten zu erkennen, handelt es sich um einen Gleichstromausgang (DC = Direct Current). Wichtig! Beachten Sie beim Anschluss unbedingt die Plus-/Minus-Polarität des Steckers des Gleichstromausgangs, ansonsten drohen Geräteschäden.
Tipp: Sie sollten unbenutzte Steckernetzteile nicht in der Steckdose belassen, denn auch ohne eine angeschlossene Last verbrauchen Steckernetzteile einen Leerlaufstrom.
(Das Text- und Bildmaterial dieses Artikels basiert teilweise auf dem Beitrag http://de.wikipedia.org/wiki/Netzteil der freien Enzyklopädie Wikipedia, GNU-Lizenz für freie Dokumentation, Stand März 2010. Urheber ist die Gemeinschaft der Wikipedia-Autoren, die Liste der beteiligten Autoren erreichen Sie über den genannten Link.
Von: Redaktion
